01- 多功能GPU芯片“春晓”
2022年11月3日，北京——摩尔线程2022秋季发布会在北京中关村国家自主创新示范区成功举办。发布会上，摩尔线程宣布了基于“春晓”打造的全新多功能GPU产品和MUSA软件栈等多项创新成果，充分展示了摩尔线程“软硬结合”的综合实力。其中，专为游戏玩家打造的业内首款国潮显卡MTT S80备受瞩目，引发现场热烈关注。摩尔线程现场宣布，MTT S80显卡已经完成首批生产与备货，于2022年11月11日在京东电商平台开启限量销售。

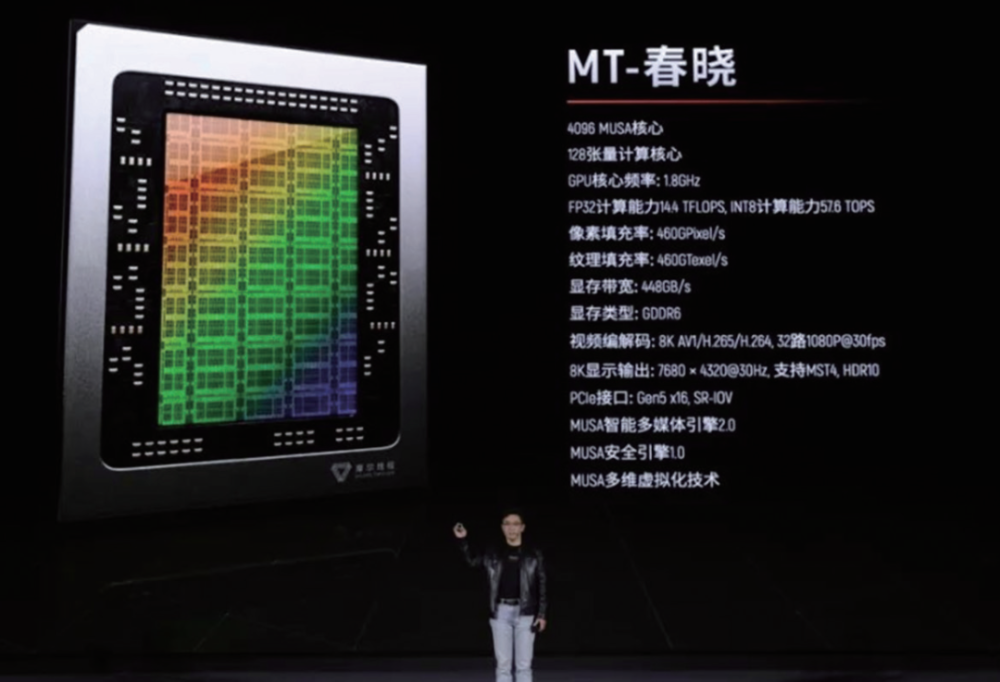

图1 春晓核心特性一览
（图源：摩尔线程）
摩尔线程第二颗多功能GPU芯片“春晓”集成了220亿个晶体管，是行业首个使用PCle Gen5的GPU产品，内置MUSA架构通用计算核心以及张量计算核心，可支持FP32、FP16和INT8三种计算精度；搭配GDDR6高速显存，同时内置MUSA智能多媒体引擎2.0及MUSA多维虚拟化技术，支持8K超高清视频编解码以及显示输出。
相较于之前发布的“苏堤”芯片，“春晓”内置的四大计算引擎全面升级，带来了显著的性能提升：图形渲染能力方面平均提升3倍；编码能力提升4倍，解码能力提升2倍；AI计算加速平均提升4倍，物理仿真计算性能提升2.5倍。同时，引入了新技术支持窄带高清，节约带宽30%以上。
MTT S80游戏显卡搭载了完整的“春晓”芯片核心，内置4096个MUSA流处理核心，在1.8GHz的主频下，能够提供14.4TFLOPS的单精度浮点算力。MTT S80不仅为游戏玩家提供强大的的3D渲染能力，还可以为学生和研究人员等提供在人工智能、通用计算和多媒体处理等方面的完整GPU能力。
02- 联发科天玑9200芯片正式发布，功耗降低25%
继天玑9000和天玑9000Plus之后，天玑9200于2022年11月8日正式登场。据称，最新的系统级芯片（SoC）在单核和多核性能方面都有显着提升，同时功耗也更低。
联发科的最新产品采用1+3+4的构架。一个超大核为ARM的Cortex-X3，运行频率为3.05GHz。三个大核属于运行频率为2.85GHz的Cortex-A715，四个小核为运行频率为1.80GHz的Cortex-A510。联发科称与上一代旗舰芯片相比，天玑9200的单核性能提高了12%，多核性能提高了10%，且同性能下功耗降低了25%。
GPU是SoC进行改进的另一个领域，其采用的Immortalis-G715 GPU实际上在基准测试中击败了苹果的A16芯片。新的GPU还带来了光线追踪支持，首次在移动端引入了硬件支持的光线追踪。

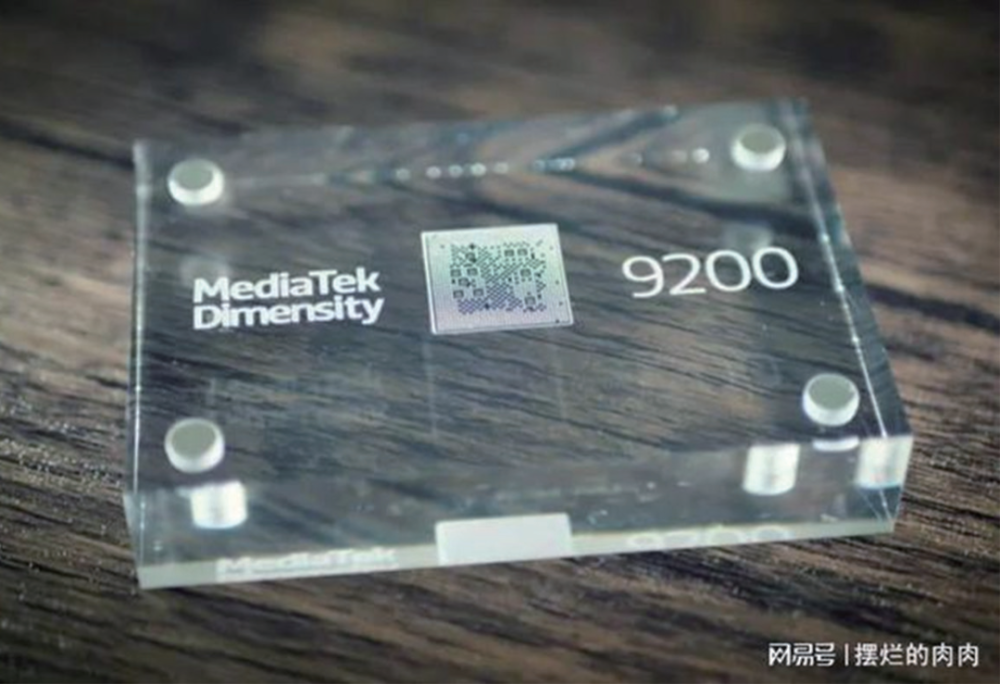

图2 天玑9200芯片
（图源：网易）
03- OPPO第二颗自研芯片来了！
大部分人往往因为蓝牙耳机的便捷而放弃了音质，不过在OPPO INNO DAY上，OPPO给出了他们的解决方案——自研芯片马里亚纳（MariSilicon Y）。
MariSilicon Y不仅首次实现了192KHz/24bit无损音频的无线传输，并且首次在耳机端侧实现了声音分离技术，也就是说可以从一段完整的音频中，识别和分离人声或其他特定乐器的声音。而且它采用的是目前最先进的N6RF工艺制程，也是全球除苹果外唯一使用这一先进工艺的公司。

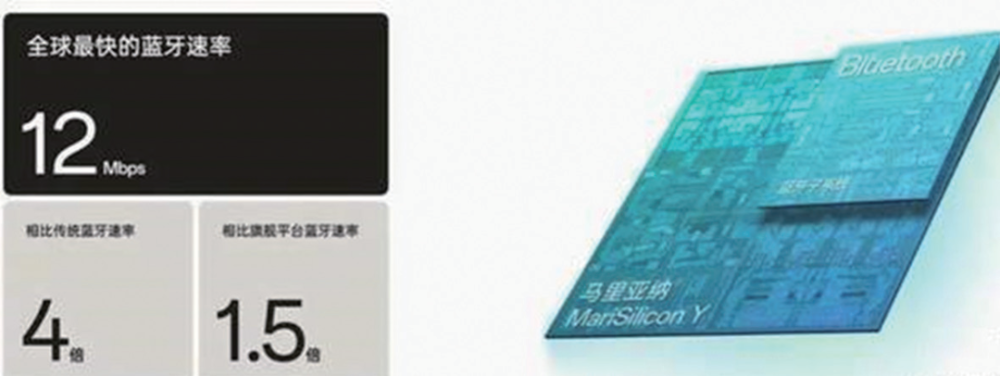

图3 全球最快的蓝牙速率
（图源：量子位）

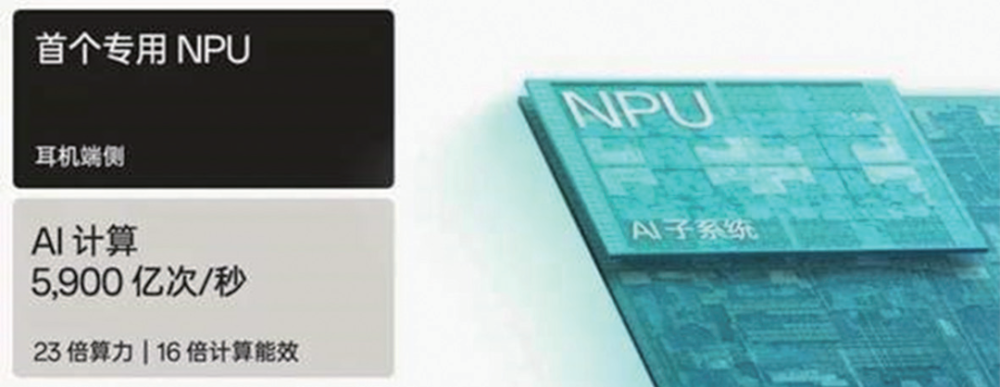

图4 首个专用NPU
（图源：量子位）
无损传输：在最新的蓝牙5.3标准中，因为现实信号环境等复杂因素的影响，理论最高3Mbps的速率往往只能发挥一半，远低于传输无损音乐的要求。为此，OPPO通过蓝牙底层硬件带宽设计，自研了12Mbps的超高速蓝牙，能够覆盖目前主流音乐平台最高规格的192KHz/24bit无损音频的超大数据量。
声音分离：MariSilicon Y还首次在耳机端侧实现了声音分离技术。简单来说，就是可以从一段完整的音频数据中，识别和分离人声或其他特定乐器的声音。目前最多可以分离生成四条独立的音轨——人声、鼓声、贝斯、其他。这些效果背后的支撑正是MariSilicon Y的高性能NPU。作为首个集成NPU单元的蓝牙音频SoC，马里亚纳MariSilicon Y高性能NPU单元的算力达到了590 GOPS。

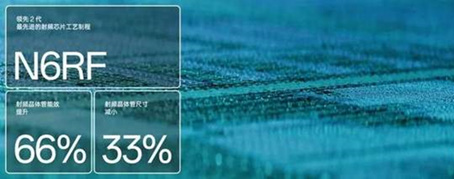

图5 领先的芯片工艺
（图源：量子位）
先进工艺：在射频工艺上，OPPO则是使用了台积电去年刚落地的N6RF制程。截至目前，全球只有苹果H2芯片、S8芯片中的GPS模块，以及OPPO的MariSilicon Y芯片是采用6nm射频制程。相比之下，目前主流蓝牙音频SoC技术多为22nm工艺，N6RF工艺可以说领先两代，不仅射频晶体管能效提升66%，同时减小33%的射频晶体管尺寸。
